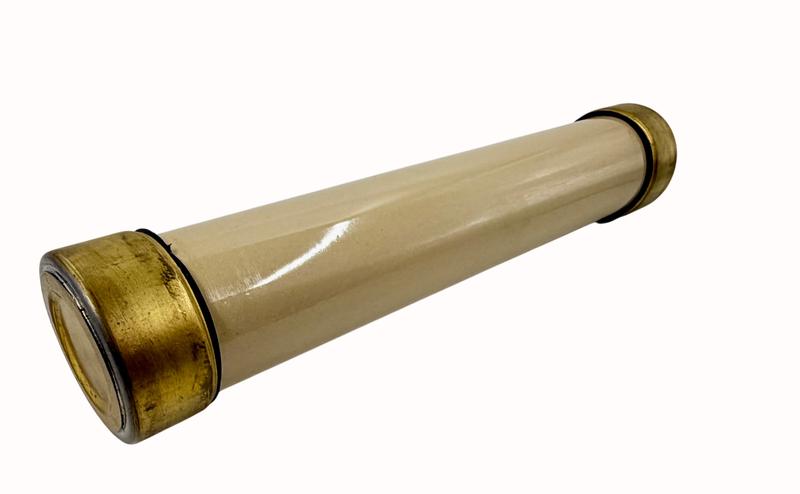

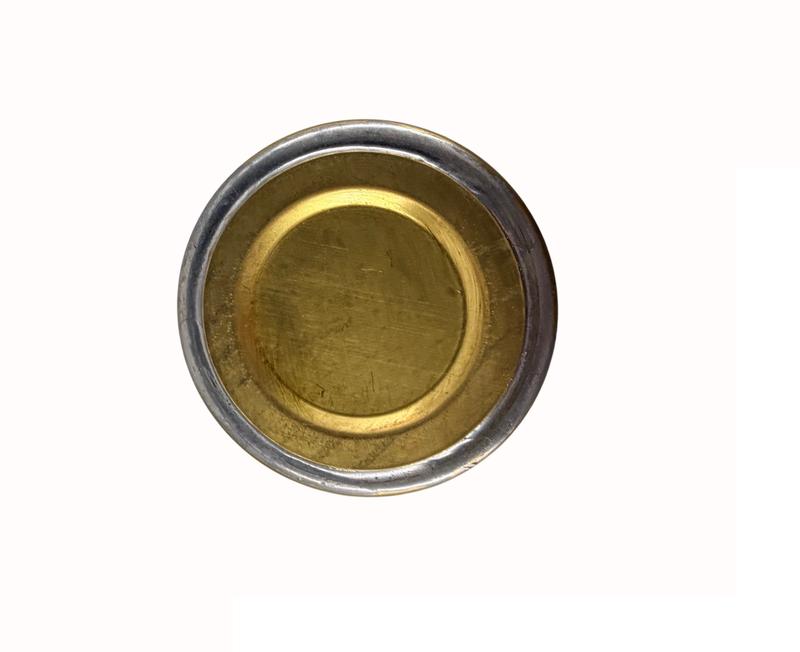

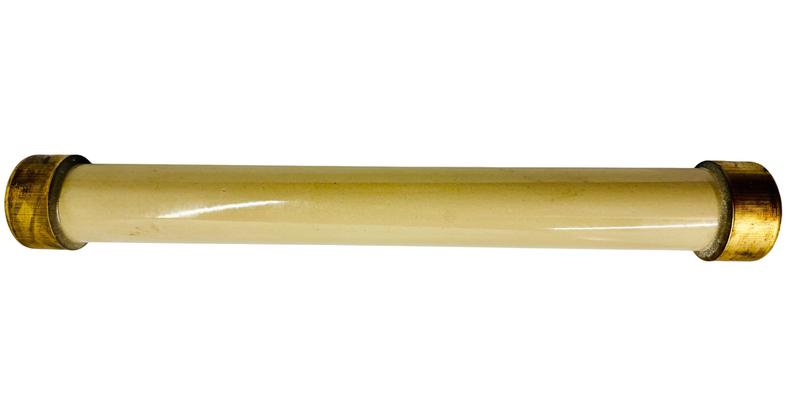

Патрон к предохранителю ПТ 1.1-6-2-40 У3 исп. (ТУ) Электрофарфор 00001182

Описание

Патроны (предохранители) ПТ предназначены для защиты силовых трансформаторов, воздушных и кабельных линий в сетях трехфазного переменного тока с частотой 50 Гц и номинальным напряжением 6 кВ. Патрон (предохранитель) типа ПТ используется как заменяемый элемент к высоковольтным предохранителям ПКТ. Функциональное назначение устройства - селективное отключение защищаемой цепи при превышении допустимого значения протекающего тока, в том числе в режимах короткого замыкания (КЗ), характеризующихся токами величиной в тысячи ампер. Принцип действия патрона основан на токоограничивающем эффекте: при перегорании плавкой вставки возникает дуговой разряд, который ликвидируется посредством деионизации плазменного канала. Процесс гашения дуги реализуется в объёме кварцевого песка, заполняющего внутреннюю полость патрона. Микропространства между песчинками обеспечивают интенсивную деионизацию, препятствуя распространению дуги и исключая попадание токов КЗ на защищаемое оборудование. Конструктивно патрон ПТ включает следующие элементы: фарфоровую изоляционную трубку, выступающую в роли корпуса; плавкую вставку, размещённую внутри трубки; кварцевый песок, заполняющий внутренний объём для обеспечения дугогашения; два герметично завальцованных цоколя, обеспечивающих механическое крепление и электрический контакт патрона в держателях предохранителя ПКТ. Характеристики: Класс напряжения: 6 кВ Диаметр: 55 мм Длина: 312 мм

Характеристики

Код товара

434814

Бренд

Электрофарфор

Артикул производителя

00001182

ТН ВЭД

8535100000

Гарантийный срок

36 месяцев

Страна происхождения

Российская Федерация

Единица измерения

шт

Единица измерения заказываемого товара

шт

Номинальная частота

50...50

Номинальная частота по

50

Номинальная частота с

50

Номинальное напряжение

6

Номинальный ток

2

Применение

Защита распределительного устройства

Род тока

Переменный ток (AC)

Страна производства

Российская Федерация

Вес

1,1 кг

Габариты (Д×Ш×В)

320 × 50 × 50 мм
