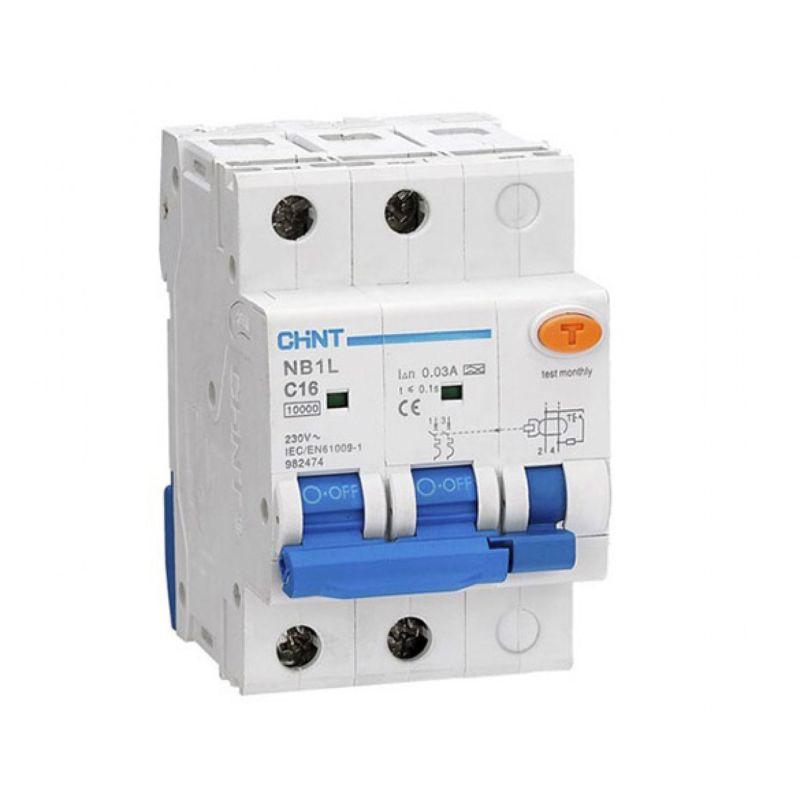

Выключатель автоматический дифференциального тока 2п C 63А 30мА тип AC 6кА NB1L-63 (R) CHINT 198401

Описание

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L-63 предназначены для применения в однофазных сетях переменного тока напряжением до 230 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий. Необходимо проверять работоспособность АВДТ серии NB1L-63 нажатием на кнопку «Тест» не реже 1 раза в месяц. Основные характеристики: Номинальный ток – 50 А и 63 А Исполнение по числу полюсов – 1P+N; 2P; 3P; 3P+N; 4P Тип характеристики мгновенного срабатывания – С Отключающая способность – до 6000 А Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA Тип АВДТ – AC Конструктив устройства – электромеханический Частота включений – до 120 циклов/час Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 2000 циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Монтаж – на симметричную DIN-рейку 35 мм Подключение нагрузки – снизу Сигнализация – окошко индикации положения главных контактов Автоматические выключатели дифференциального тока (АВДТ) серии NB1L-63 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния XF9; - сигнальный контакт аварийного срабатывания XF9J; - независимый расцепитель S9 или расцепитель минимального напряжения V9.

Характеристики

Код товара

1609628

Бренд

CHINT

Серия

NB1L

Артикул производителя

198401

Штрих код

36925808325917

ТН ВЭД

8536201007

ОКПД-2

27.12.22.000

Гарантийный срок

5 лет

Страна происхождения

Китай

Единица измерения

шт

Номинальная отключающая способность по IEC 60947-2

6

Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1

6

Номинальное импульсное напряжение

4

Номинальное напряжение

230

Номинальное напряжение изоляции Ui

500

Номинальный ток

63

Номинальный ток утечки

0.03

Общее количество полюсов

2

Рабочая температура окружающей среды

-25...40

Рабочая температура окружающей среды по

40

Рабочая температура окружающей среды с

-25

Род тока

Переменный ток (AC)

Степень загрязнения (число)

2

Степень защиты IP

IP20

Страна производства

Китай

Тип по току утечки

Переменный ток (AC)

Характеристика срабатывания

C

Частота (Гц)

50/60 Гц

Ширина в числах модульных расстояний

4

Вес

0,15 кг

Габариты (Д×Ш×В)

90 × 80 × 80 мм
