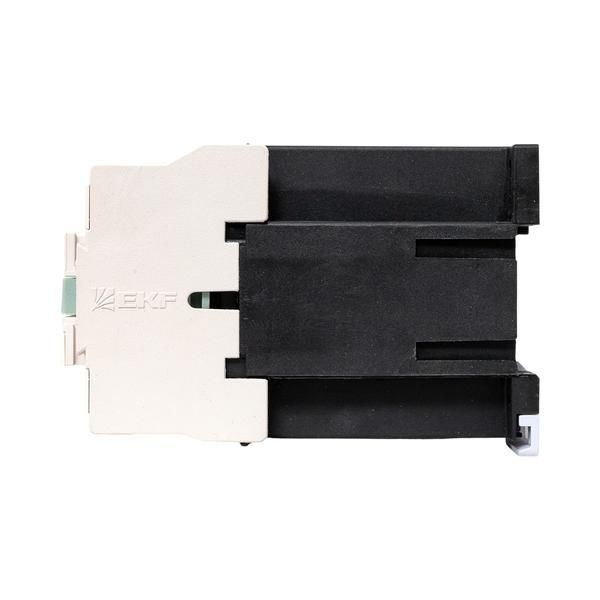

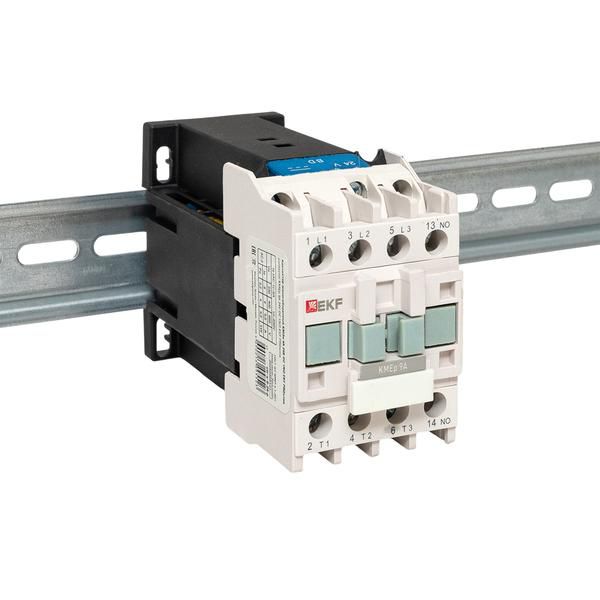

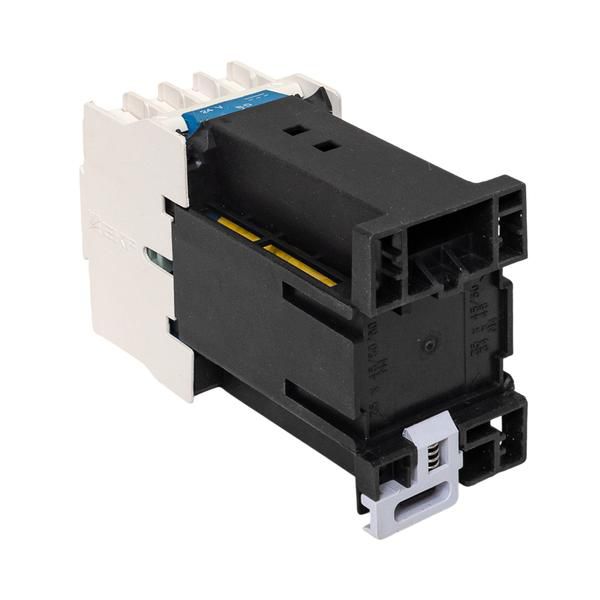

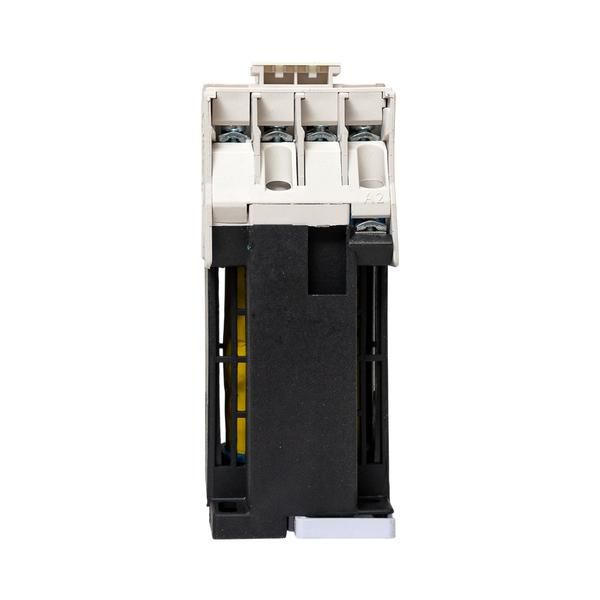

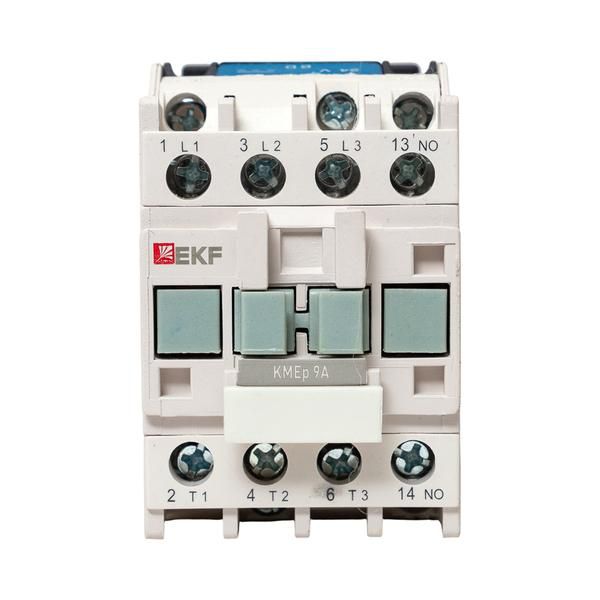

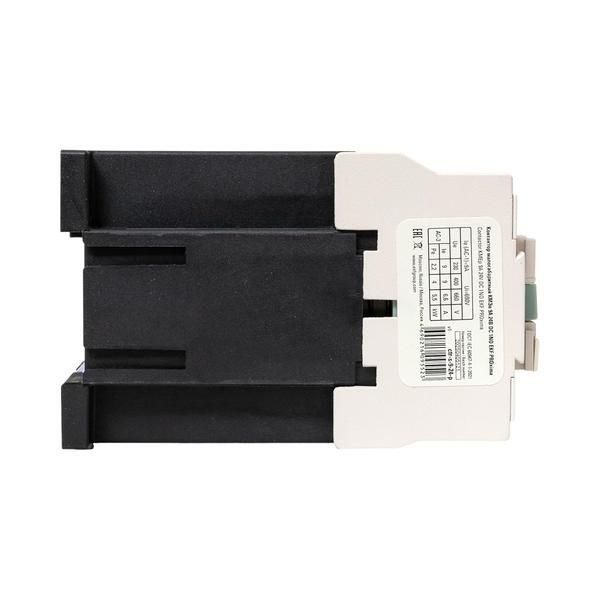

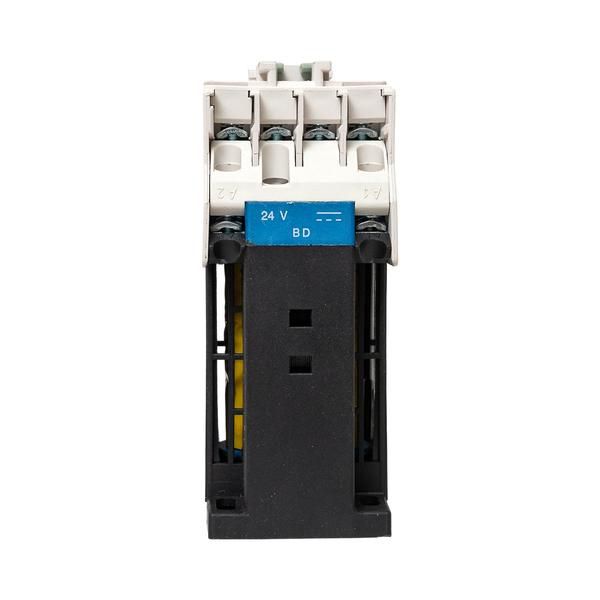

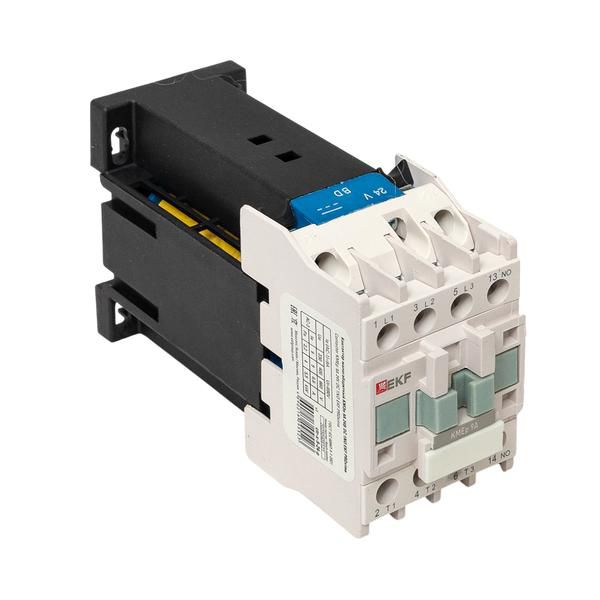

Контактор КМЭп 9А кат. 24В DC 1НО PROxima EKF ctr-s-9-24-p

Описание

Контакторы постоянного тока серии КМЭп от EKF — это надёжные коммутационные устройства для управления электрическими цепями постоянного тока. При подаче напряжения на катушку в магнитной системе возникает магнитное поле. Оно преодолевает сопротивление возвратной пружины, притягивает подвижную часть магнитной системы (якорь), а вместе с ней — и подвижные контакты. В результате главные контакты замыкаются, и силовой ток от источника питания поступает к нагрузке. Важная особенность для постоянного тока: гашение электрической дуги, которая возникает при размыкании контактов. В цепи переменного тока дуга гасится естественным образом при переходе тока через ноль. В цепи постоянного тока такого момента нет — ток стремится продолжать течь через плазменный канал. Поэтому в контакторах КМЭп специально предусмотрена дугогасительная система. Напряжение на катушке управления и напряжение в силовой цепи — это разные параметры. Например, силовая цепь может быть на 220 В DC, а катушка — на 24 В DC.

Характеристики

Код товара

419967

Бренд

EKF

Серия

PROxima

Артикул производителя

ctr-s-9-24-p

Штрих код

04690216095523

ТН ВЭД

8536419000

ОКПД-2

27.33.13.140

Гарантийный срок

7 лет

Страна происхождения

Китай

Единица измерения

шт

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

0

Количество замыкающих главных контактов

3

Количество размыкающих главных контактов

0

Модульное исполнение

Нет

Номинальная рабочая мощность (NEMA)

2

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц

0...0

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по

0

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с

0

Номинальное напряжение питания цепи управления Us постоянного тока DC

24...24

Номинальное напряжение питания цепи управления Us постоянного тока DC по

24

Номинальное напряжение питания цепи управления Us постоянного тока DC с

24

Номинальный рабочий ток Ie при AC-1, 400 В

25

Номинальный рабочий ток Ie при AC-3, 400 В

9

Род тока включения

Постоянный ток (DC)

Страна производства

Китай

Вес

0,6 кг

Габариты (Д×Ш×В)

120 × 80 × 50 мм
